CUCHILLA DESCONECTADORA TRIPOLAR EN AIRE, APERTURA VERTICAL, CON O SIN CUCHILLA DE PUESTA A TIERRA

MODELO: CDJA CPT/SPT

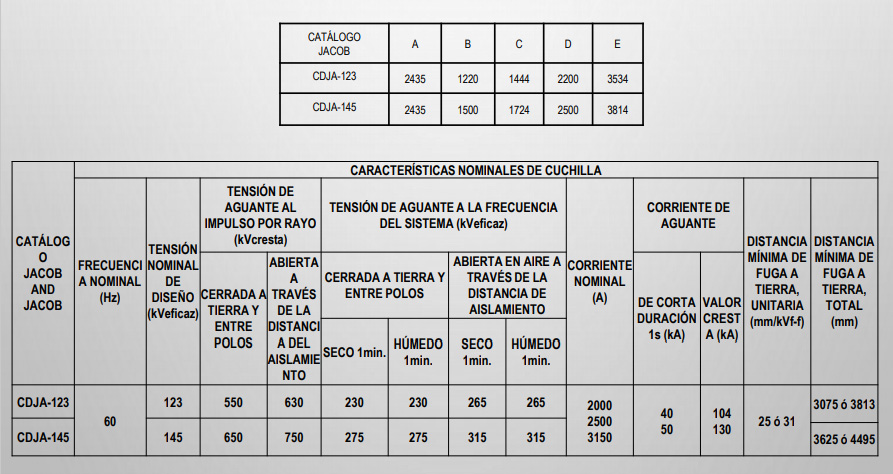

• 123kV / 145kV
• 2000A
• 40kA / 50kA

REGISTRO DE PROTOTIPO

• K311P-19-E/8153

MARCA: JACOB AND JACOB, S.A. DE C.V.

Están diseñadas de acuerdo a

• CFE V4200-12
• CFE V4200-25
• IEC-62271-102

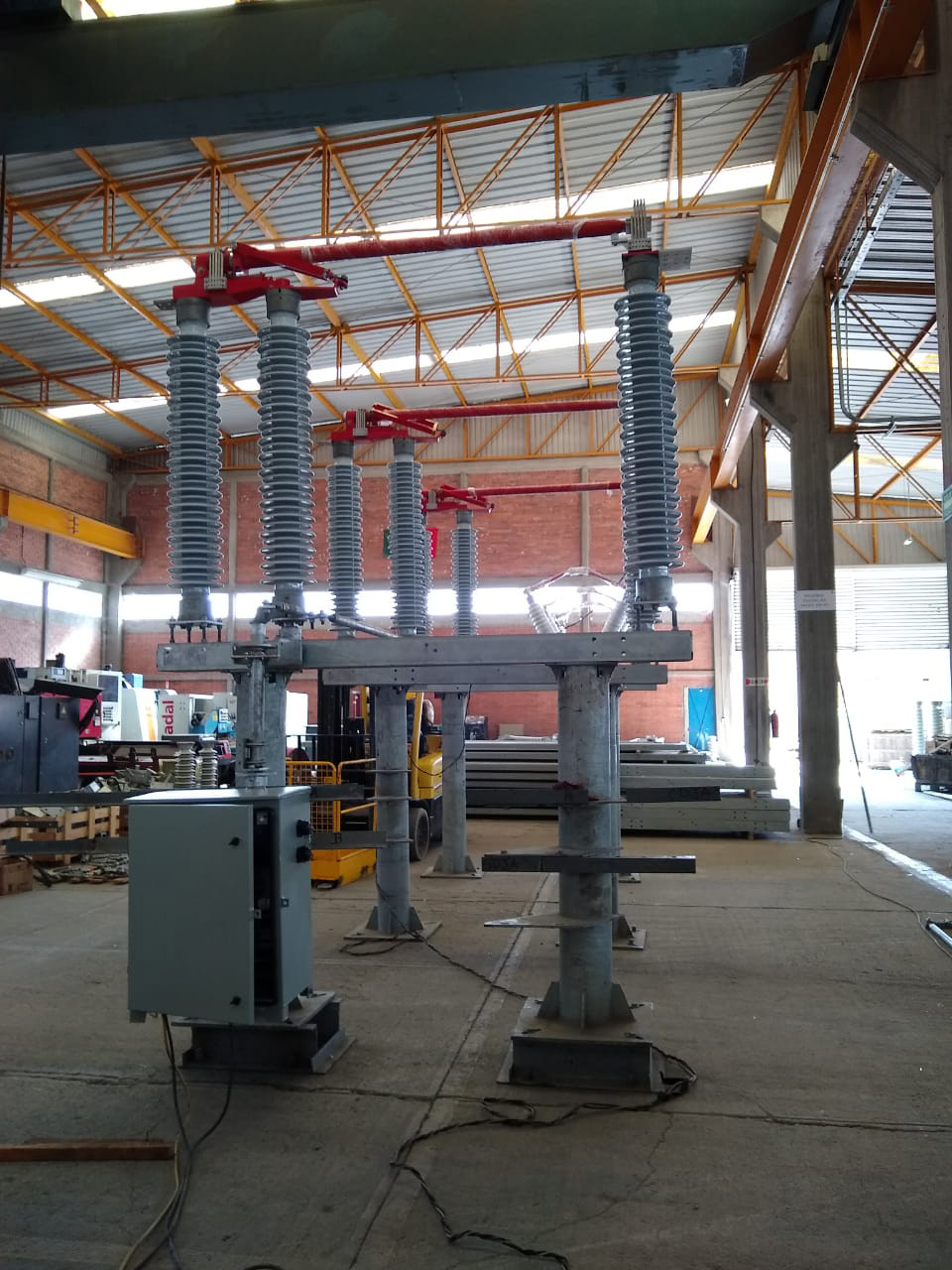

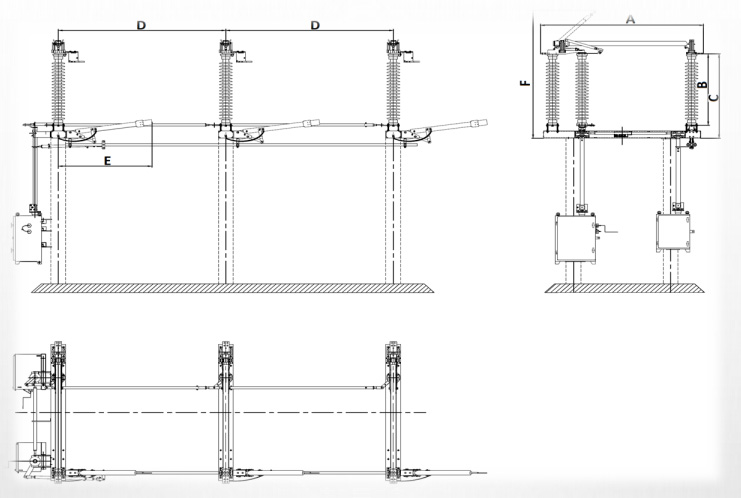

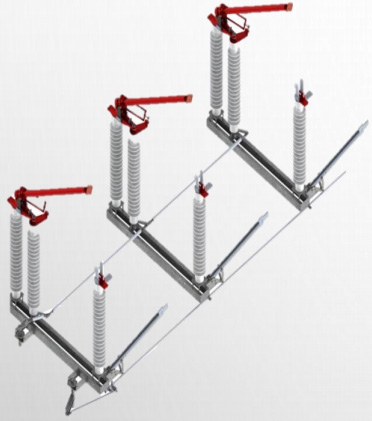

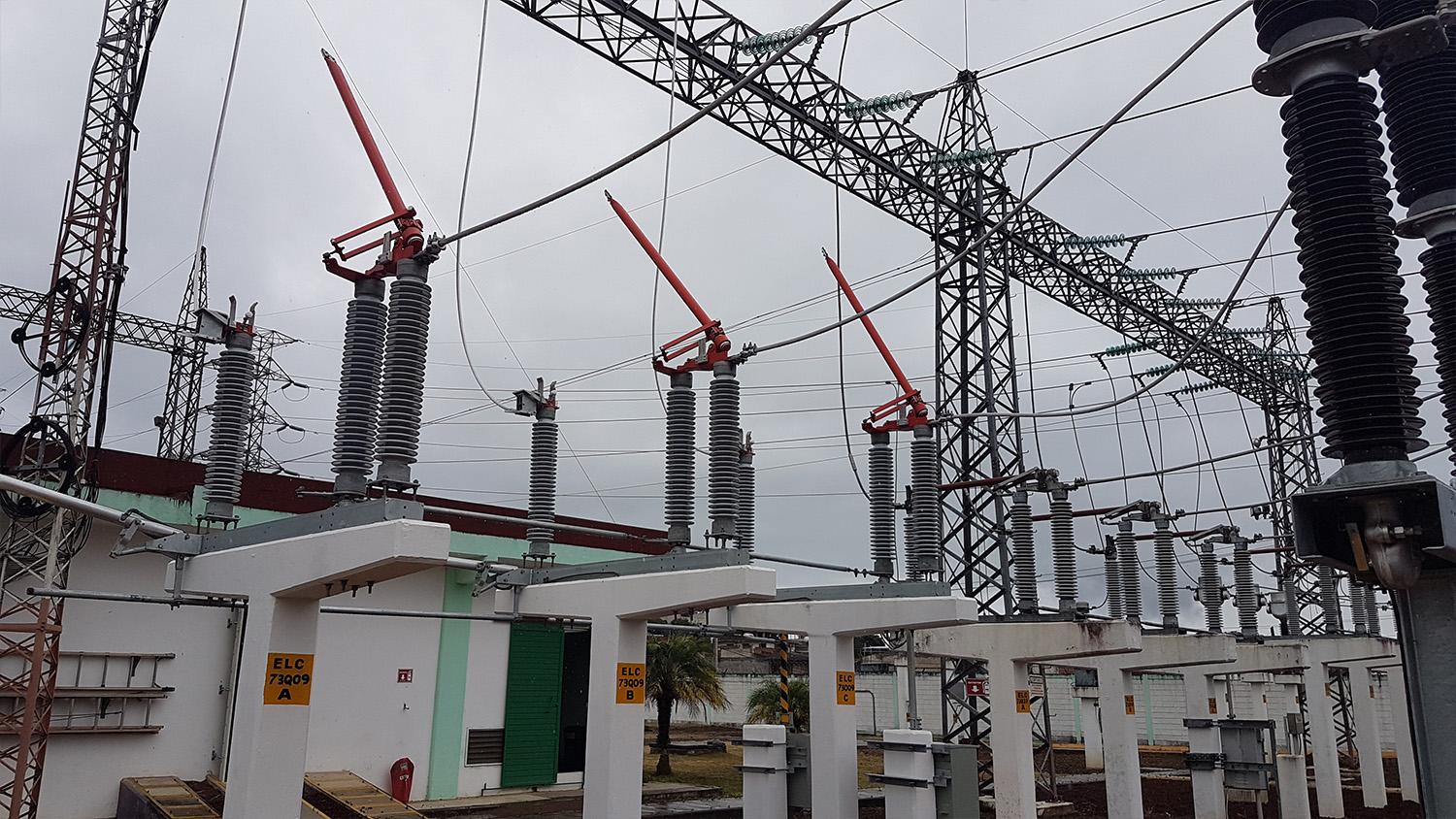

La Cuchilla desconectadora apertura vertical consiste de tres polos. Cada polo está compuesto de un chasis, dos aisladores soportes de la parte conductiva y un aislador rotatorio para accionamiento de la navaja.

La cuchilla consta de un Contacto fijo montado sobre un aislador y un Contacto principal móvil montado sobre otro aislador fijo y un aislador rotatorio que ejecuta su accionamiento de apertura y cierre. Los contactos son de cobre plateado, mientras que el resto de las partes conductoras se elaboran de aluminio. En los Dedos de contacto se utilizan resortes de acero inoxidable.

CUCHILLA DESCONECTADORA TRIPOLAR EN AIRE, APERTURA VERTICAL, CON O SIN CUCHILLA DE PUESTA A TIERRA. MARCA: JACOB AND JACOB, S.A. DE C.V.
