CUCHILLA DESCONECTADORA TRIPOLAR EN AIRE, DOBLE APERTURA LATERAL, CON O SIN CUCHILLA DE PUESTA A TIERRA

MODELO: RJDBR CPT/SPT

• 123-145-170-245-420 kV
• 1250A/1600A/2000A/2500A /3150A
• 31.5kA/40kA/ 50kA

REGISTRO DE PROTOTIPO

• K311P-21-E/8414
• K3112-18-E/7755
• K311P-19-E/8123
• K3112-18-E/7754
• K311P-18-E/7910
• K311P-18-E/7884
• K311P-19-E/7981

MARCA: JACOB AND JACOB, S.A. DE C.V.

Están diseñadas de acuerdo a

• CFE V4200-12
• IEC-62271-102

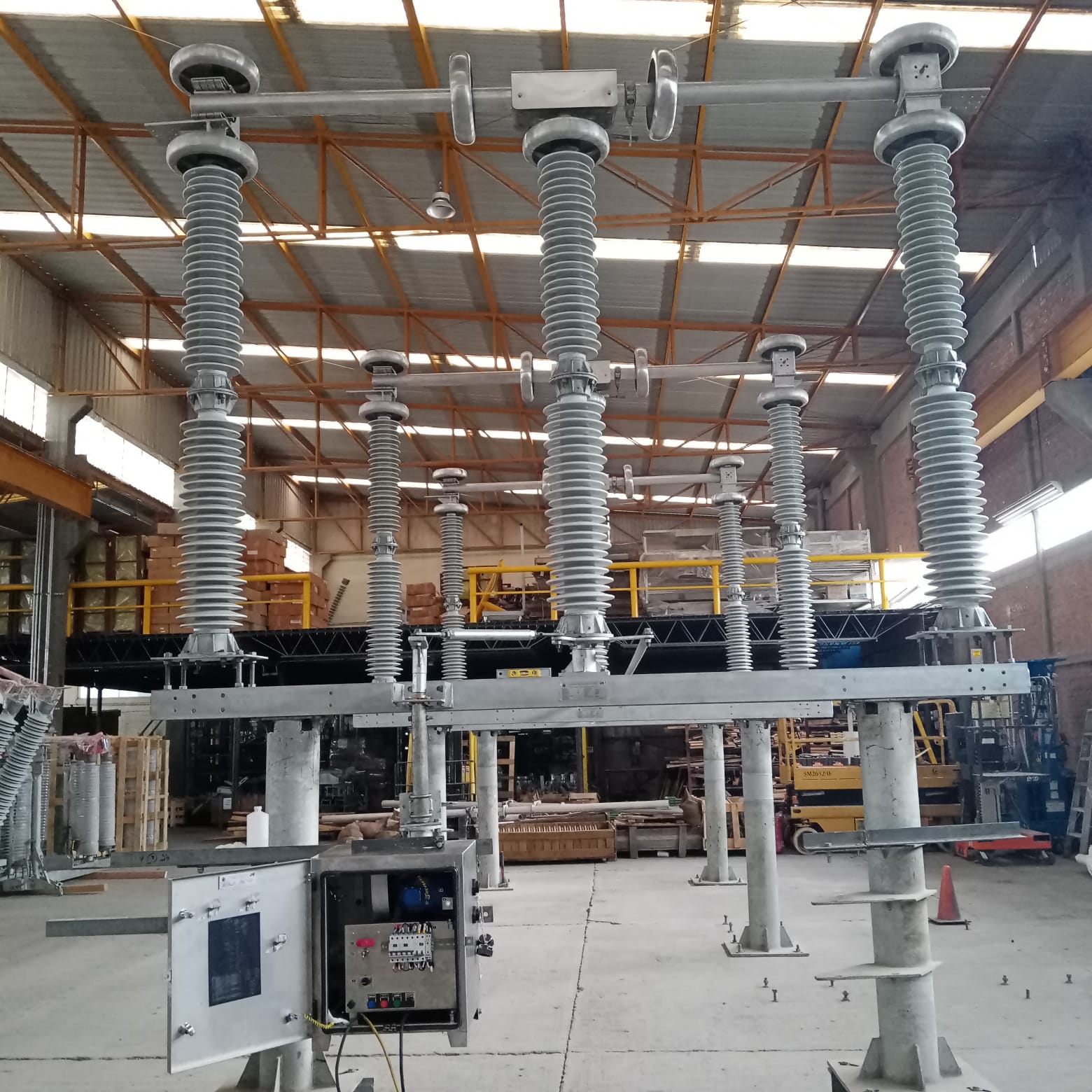

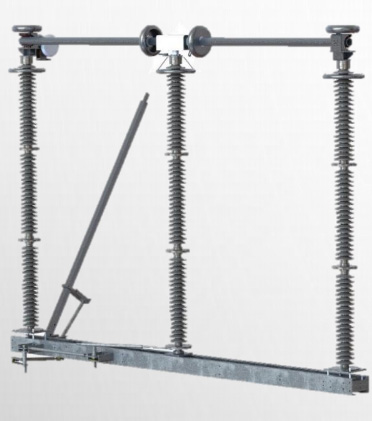

La cuchilla desconectadora de doble apertura lateral consiste de tres polos. Cada polo está conformado por un chasis, dos aisladores de porcelana tipo columna en cada extremo de la cuchilla y un aislador rotativo central en el cual está montada la cuchilla.

La cuchilla principal consiste en dos contactos fijos principales montados sobre los aisladores de porcelana tipo columna y un contacto móvil principal montado sobre el aislador rotativo. Los dedos de contacto están hechos de cobre bañado en plata, mientras que el resto de las partes conductoras están hechas de aluminio. Para los dedos de contacto se usan resortes de acero inoxidable.
